Обзор компактного усилителя мощности Aiyima A06: ренессанс винила?

Пост опубликован в блогах iXBT.com, его автор не имеет отношения к редакции iXBT.com

Виниловые пластинки второй год подряд обгоняют по продажам компакт-диски, таких показателей не было с 1986 года. И китайские производители, конечно, не упустят этот факт из вида. Сегодня посмотрим на новинку: компактный стерео-усилитель класса D Aiyima A06. Как не трудно догадаться, в этой модели есть встроенный MM фонокорректор. А еще темброблок и приличная мощность 100 Вт на канал.



Содержание

  • Технические характеристики
  • Упаковка и комплектация
    • Блок питания
  • Внешний вид
  • Внутреннее устройство
  • Использование
    • Измерение мощности
  • Заключение

Технические характеристики

  • Модель: A06
  • Основные чипы: TPA3221+NE5532+NJW2608
  • Максимальная мощность: 100 Вт x 2 на 4Ω, 50 Вт x 2 на 8Ω
  • Сопротивление нагрузки: 4~8Ω
  • С/Ш ≥98 дБ
  • Чувствительность по входу: 0.775 В
  • Частотная характеристика: 20-20000 Гц  (±1 дБ)
  • MM корректор: RIAA характеристика
  • Искажения: 0.1%
  • Темброблок НЧ и ВЧ: ±6 дБ
  • Входы: RCA,MM phono
  • Рабочее напряжение: DC 18-28 В
  • Размеры:  118х118х36 мм
  • Масса: 460 г.

Упаковка и комплектация

Коробка, откровенно говоря, невзрачная и на подарочную никак не тянет. Хорошо, что производитель позаботился о надежной защите содержимого (внутри вставки из вспененного материала).

Изготовлено устройство в Китае.

Комплект поставки устройства:



  • Стерео усилитель Aiyima A06
  • Сетевой блок питания
  • Сетевой кабель
  • Гарантийный талон
  • Руководство пользователя (английский и китайский язык)
Блок питания

Блок питания — важная часть любого усилителя мощности. Рассмотрим его подробнее. Тут импульсный сетевой (100-240 В 50-60 Гц) блок питания (модель YU24045) с выходными параметрами DC 24 В 4,5 А.

Размеры корпуса: 134х58х40 мм. Кабелей по 1,5 м длиной. Кабель для питания усилителя с сечением жилы 18 AWG, оснащен ферритовым фильтром ЭМП помех. Разъем типовой — 5,5х2,1 мм. Есть ненавязчивый голубой светодиод на корпусе.

Проверим его характеристики на соответствие заявленным и померим пульсации под нагрузкой:

Внешний вид

Усилитель совсем «крошка», и не займет много места. Размеры корпуса: 125х115х38 мм. Усилителю уготовлено место не на стойке аппаратуры, а на столе или колонке. Анодировка алюминия корпуса качественная.

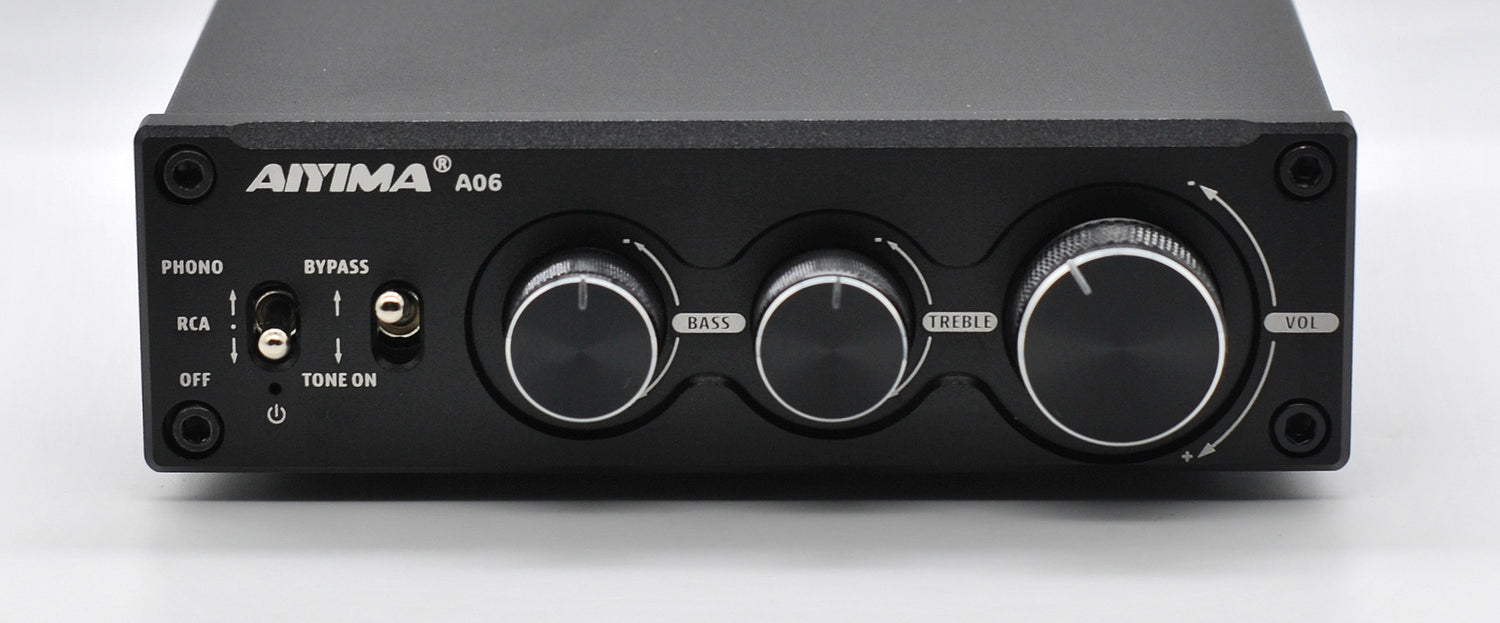

На передней панели (6 мм толщиной) сосредоточено все управление усилителем. Включение «олдскульное» тумблером, он же переключает входы: линейный или виниловый проигрыватель. Под ним же светодиод-индикатор работы. Следующим тумблером активируется темброблок (НЧ и ВЧ). Далее две рукоятки регулировки тембра (размах регулировки по 6 дБ) и рукоятка побольше для регулировки громкости. Ручки алюминиевые с аккуратной накаткой и вращаются с приятным сопротивлением.

Сзади размещены все разъемы. Входы (линейный и фонокорректора) на разъемах RCA. Обращает на себя внимания крупная пружинная клемма для соединения усилителя с землей проигрывателя винила. Далее, крохотные и неудобные клеммы под акустику (коннектор банан или под провод) и разъем питания.

На нижней части корпуса силиконовые ножки против скольжения на поверхности:

Внутреннее устройство

Выкручиваем 4 винта сзади, снимаем ручки и контргайки на них, вынимаем плату.

Основная плата. Есть следы флюса и ручной пайки на обратной части.

Монтаж плотный. Цепь фонокорректора размещена на той же плате с усилителем, что снижает помехозащищенность. Операционные усилители для корректора установлены в «кроватках» и их можно менять. Но я думаю, смыла в этом мало.  Темброблок выполнен на несменных ОУ 5532.

Конденсаторы и индуктивности в выходном фильтре усилителя приличные. Входные конденсаторы по питанию на 35 В.

Сердце усилителя, прячется под радиатором. Это микросхема усилителя класса D — TPA3221 100 Вт на канал. Термопасты было с запасом. Этот чип поддерживает широкий диапазон питания от 7 до 30 В, можно снять еще больше мощности.

Использование

Если выкрутить ручку громкости в паузе трека, есть еле слышимый фон в ВЧ динамики около уха, но это вполне нормально.

Нагрев корпуса при длительной работе так же в пределах допустимого (усилитель высокоэффективный). Темброблок работает на 100 Гц и 8000 Гц. Потребление от сети в ждущем режиме 1 Вт.

Звучание на первый взгляд (слух) лучше типовой TPA3116. Появилась динамика на нижних частотах, бочки не вялые. Но какого- то фантастичного разрешения ожидать от бюджетного усилителя глупо. Хорошо хотя бы играет собрано и без перекоса тонального баланса. Главное высокая мощность, что бы раскачать «тугие» низкочувствительные колонки.

Встроенный фонокорректор искривляет входной сигнал согласно кривой RIAA, тут все ожидаемо:

Измерение мощности

Примерно оценим максимальную мощность отдаваемую этим усилителем на нагрузку. Для этого нам понадобится:

  • Осциллограф (простой FNIRSI-2031H)
  • Нагрузка (у меня спираль 4,5 Ом 300 Вт)
  • Генератор (звуковая карта ПК)

На линейный вход усилителя подаем синусоидальный сигнал 1 кГц с Vpp 1 В, с нагрузки 4,5 Ом снимаем показания напряжения и путем нехитрых вычислений по одной формуле получаем значения максимальной мощности.  Измерять будем на комплектном блоке питания.

Выходит, максимальная мощность до клиппинга — 63 Вт на канал на 4,5 Ом на штатном питании. При этом потребление от сети 71 Вт (КПД 89%). Это вполне согласуется с данными с даташита на микросхему TPA3221. До 100 Вт на канал нужно поднять питание до 30 В.

Посмотрим как усилитель отрабатывает сигнал типа «прямоугольник», это максимально сложная форма сигнала для усилителя. Мощность близка к максимальной.

Жизнь его ожидаемо покорежила, с ростом мощности искажения растут очень быстро.

С остальными формами сигнала ситуация получше:

Заключение

Кому же можно порекомендовать данный аппарат? Ну например, Вы достали с чердака дедушкин «вертак» Ария 102 Стерео, а у усилителя Кумир У-001 уже высохли напрочь все электролиты, вот тут-то Aiyima A06 придет на помощь. И даже без проблем «качнет»  35ас-015.

Естественно, сфера применения модели A06 крутится около винилового проигрывателя. Встроенный корректор как бы намекает. Если корректор не нужен, но высокой мощности хотелось бы — то тут вырисовывается модель AIYIMA  A05. Внутри тот же усилитель TPA3221, а еще толковый Bluetooth с антенной и на чипе Qualcomm QCC3034 с поддержкой кодека APTX-HD.

Для серьезной Hi-Fi системы с виниловым проигрывателем такой усилитель, конечно, непригоден.

В конце обзора традиционно перечислим плюсы и минусы рассмотренного товара.

Плюсы:

  • Компактный размер при весомой мощности
  • Фонокорректор и темброблок с байпасом
  • Звучание без перекосов

Минусы:

  • Нет Bluetooth входа
  • Пульсации комплектного БП
  • Мелкие клеммы для акустики
